西安航天華陽機電裝備有限公司研發了全自動套色套壓智能壁紙生產線，完全顛覆了傳統的背印式套色概念，實現了精準、快速、真正意義上的自動套色套壓。同時，航天華陽從2016年開始建設企業“云”服務平臺，經過一年多的數據搜集和整理，“云”服務平臺已建成，目前試運行良好，效果已初步顯現！

一、全自動套色套壓

       全自動套色套壓系統采用特殊色標傳感器及處理器，能根據顏色差異，有效監測非常接近的顏色，實現了真正意義上的自動套色套壓，而不是采用背印噴碼的半自動套色；同時，可以在任意速度下進行自動套色套壓，解決了傳統的低于5米/分鐘不能進行自動套色套壓的弊端。

背印噴碼自動套色的弊端：
· 背印式噴碼自動套色系統并非真正意義上的自動套色，充其量只能算半自動套色，套色操作時要求人工先將印刷或壓花圖案手動套印至準確位置，再手動確認完成自動套印。
· 在機器加減速及接料過程中套印波動大。
· 正面圖案與背印噴碼圖案發生偏差時，導致整個套印出現波動，但套色系統的顯示還是正常值。

壓花機自動套色套壓的歷程：
      由于印刷壓花設備的特殊性，早期設備均采用凹版印刷加上壓花單元，現在隨著新工藝的不斷涌現，出現圓網、凹印、柔印一體式的印刷單元，但總體的印刷速度偏低，一般的印刷壓花速度為50米/分鐘，當前以航天華陽為首的設備制造商推出了120米/分鐘的高速機，就市場情況來看，客戶的接受度不理想，高速機對操作人員的要求比較高，且要求大批量訂單。
      由于原壓花設備均以PVC材料為主，有些用戶的PVC材料由于存放時間過長，出現了荷葉邊現象，傳統正面檢測色標對比誤差的自動套色模式很難適應，由于色標位置的多變性，引起套色的誤動作?，F(xiàn)在新工藝的出現打破了原只能PVC壓花的格局，出現圓網精壓等，材料不會出現不必要的影響因素。
      隨著圖像檢測技術的不斷發展，即使顏色非常接近的色標也可準確進行辨識。由于壁紙產品的特殊性，在生產時會出現印刷顏色與材料顏色非常接近的情況，造成色標傳感器很難識別色標信號，航天華陽采用特殊的色標傳感器與識別系統可有效識別材料與印刷色標非常接近的顏色。即使沒有印刷色標，也可根據印刷圖案進行自學習，尋找到套色的基準，從而完成自動套色套壓。

新一代全自動套色套壓：
· 采用凹版版輥上自帶的印刷色標進行正面檢測，減少了以前采用半自動背面噴碼式自動套色系統與正面圖案的誤差。

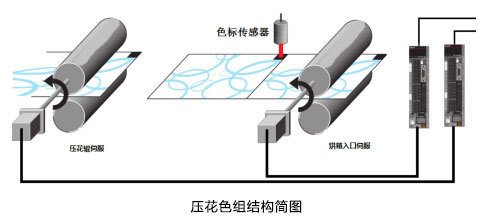

  采用光電傳感器檢測印刷色標偏差配合伺服電機改變相位完成印刷的自動套色，通過輸出時間脈沖來實現精準的套色控制，如下圖所示。

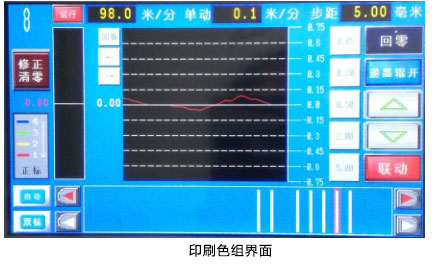

· 在色組電柜安裝遠程站點，檢測本色組的運行狀態及套色套壓情況，并通過通訊總線連接至主運動控制器實現集中控制，如下圖所示。

· 將自動套色系統與整機張力系統相結合，使用一個控制系統，消除兩個系統之間的兼容及傳輸誤差。
· 控制參數自動生成，操作簡便。套色系統只需輸入印版周長，系統就能根據不同機型、印料，穩速或變速自動生成最優控制參數。在任何情況下通過最     簡單的操作都能達到快速準確的套印效果。
· 低電壓硬件，可靠性更高。套印控制單元全部采用24V以下低壓元件，避免與現場220V直連，可靠性及安全性更高。

二、“云”服務平臺的建立
       隨著制造業智能制造進一步推廣，航天華陽開啟了建立自己的“云”服務平臺的戰略布局。通過“云”服務平臺在線遠程進行設備的編程，實現程序上傳、下載及軟件更新等操作?？梢詫?0%的因人員操作不當?shù)膯?wèn)題通過平臺24小時內解決，提高售后服務能力。通過異常和故障信息的采集，可以提供進行遠程設備的預診斷與機器行為分析，該功能可以作為增值服務提供給客戶，提升互聯網+服務形象，為設備健康運行提供相應保障。航天華陽致力于為用戶提供一套功能齊全、性能穩定、部署靈活、可擴展性高的一體化解決方案。

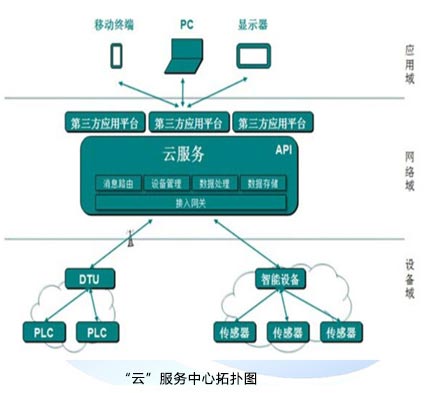

“云”服務平臺
       整個“云”服務平臺由三部分組成：工業數據中心硬件平臺、工業數據中心軟件、遠程連接機器。

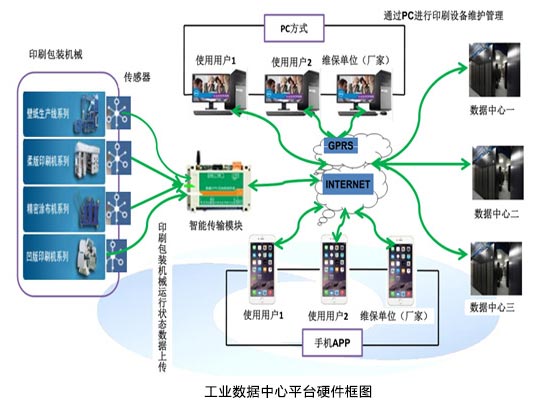

“云”服務平臺工業數據中心
· 數據中心配置2臺物理服務器安裝虛擬化平臺，做成一個虛擬服務器集群；
· 配備工業用交換機，搭載內部網絡和外部網絡。使用獨立的固定IP地址，實現點對點的數據傳輸，確保數據的安全性；
· 創建虛擬服務器為虛擬化的集中控制窗口，即虛擬管理服務器。虛擬管理服務器用來控制和管理整個虛擬環境，虛擬服務器必須能夠通過網絡訪問到遠端機器、所有共享存儲和物理主機；
· 有2套不間斷供電電源UPS，確保在停電時能夠正常工作。

“云”服務平臺工業數據中心軟件
       中心采用WinCC工控軟件，WinCC即WINDOWS CONTROL　CENTER（視窗控制中心）)，是一個基于Windows的監控軟件。WinCC是一個功能強大的全面開放的監控系統，既可以用來完成小規模的簡單的過程監控應用，也可以用來完成復雜的應用。
· 圖形系統
  用于自由地組態畫面，并完全通過圖形對象進行操作。圖形對象具有動態屬性并可對屬性進行在線組態。接收、記錄和壓縮測量值，用于曲線和圖表顯示及進一步的編輯功能。
· 報警信息系統
  記錄和存儲事件并予以顯示，可自由選擇信息分類、信息顯示和報表，操作非常簡便。
· 報表系統
  用戶自由選擇一定的報表格式，按時間順序或事件觸發來對信息操作，文檔當前數據進行用戶報表輸出。
· 數據處理
  對圖形對象的動作使用C語言及C編譯器進行編輯。通過ODBC和SQL訪問用于組態和過程數據的Oracle、Sybase數據庫。
· 工業級防火墻
  采用stratix 5900區域工業防火墻，可以有效的最大保證控制系統和工業網絡層面的信息安全和網絡安全。

遠程連接機器
· 機器端建立虛擬網絡VPN。

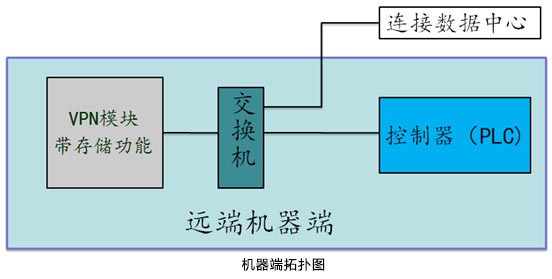

VPN（虛擬專用網絡）作為私有網絡，一方面與底層承載網絡之間保持資源獨立性，即在一般情況下，VPN資源部會被承載網絡中的其他VPN或非該VPN用戶的網絡成員所使用；另一方面，VPN提供足夠安全性，確保VPN內部信息不受外部的侵?jǐn)_。機器端拓?fù)鋱D如下所示。

· 網絡不通暢時能夠在機器端存儲一定的數據，當網絡連通時可以將存儲數據回傳數據中心。
· 機器端的網絡連接可以應用有線的網絡進行連接外，也可以應用移動等主要運營商的4G網絡進行無線連接。

    隨著國家對智能制造的不斷深入探索，西安航天華陽公司將充分發揮航天企業的技術優勢、人才優勢、資源優勢以及規模優勢，繼續加大研發投入，鞏固行業“領頭羊”地位，實現壁紙?jiān)O(shè)備的全面自動化！
